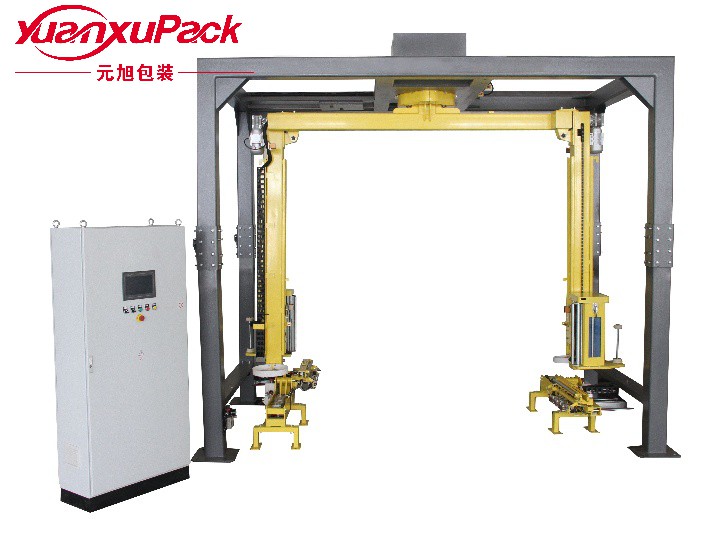

搖臂在線覆膜纏繞包裝機配備頂部腹膜機構和薄膜儲存機構，可對產品進行頂部腹膜。使產品在輸送儲存時得到更好的防護。主要適用于較輕較高且碼垛后不穩定的產品或較重貨物的裹包。其包裝成本低、效率高?？蓪?shí)現無人化連生產線使用，也可單機操作。
本設備也可與前段設備如碼垛機實現自動化連線。設備工作的同時產品處于靜止?fàn)顟B(tài)，從而一定程度的降低了包裝過程中產生的產品傾斜、脫落等潛在危險。托盤貨物通過輸送線自動運送到纏繞機的中心位置，機器自動按照設定好的參數纏繞，自動斷膜，自動熔接（去掉尾巴）。
一、技術參數
搖臂覆膜在線纏繞機 Rocker arm cover film on line wrapping machine
規格/型號 Specification/Model ： YK1800FR-PL-DM
包裝范圍 Wrapping Size( L*W*H) ： 500-1200mm*500-1200mm*1800mm
輸送高度 Conveyor Height ： 500mm
線體承重 Converyor Weight Capacity ： 2000kg
拉伸比例 Tensile ratio ： (Pre-stretch)200%-300%
包裝高度 Wrapping Height ： 1800mmSpecialized Height
搖臂速度 Rotary Speed ： 15rpm,25rpm,35rpm
覆膜速度 Covering Speed ： 20/40/60托/小時/pallet/h
纏繞速度 Packing Efficiency ： 20Pallet/hr 15轉/分鐘/RPM/MIN
電壓功率 Power Supply ： 3.3 KW, 380V,50/60HZ,單相/1 phase
包裝材料 Wrapping Material ： 纏繞膜 Stretch Film 500mmW,Core dia.76mm
耗氣量 Consumption Air ： 0.4-0.6Mpa
機器尺寸 Machine Dimension ： 5200*2510*3533mm
機器重量 Machine Weight ： 1580kg
非標能力 Non-standard capability ： Non-standard can be customized
二、主要性能
·PLC可編程控制，纏繞程序可選，各種參數可調。
·光電開關自動感測貨物高度。
·醒目的閃光安全警告燈及緊急停機開關。
·預拉伸自動送膜機構。
·懸臂緩啟動、緩?fù)Ｖ?，自?dòng)復位。
·頂部及底部纏繞數分別單獨控制。
·自動、手動可切換，幾乎無需日常維護。
·整機的電線 電氣等裝置都采用國內外知名廠商品牌，且必須要全部通過CE安全認證的廠家才有資格給我司供貨，無任何安全隱患。
·整機采用多功能人機界面觸摸式顯示系統及PLC控制，寬大的顯示屏，可實時顯示設備的運行情況；強大的故障偵測系統，可實時顯示故障信息，并指導維修人員如何排除故障。
搖臂系統：
·懸臂變頻調速 6～18圈/分鐘 可調。
·懸臂自動復位。
·懸臂安全碰觸自動停機。
·懸臂快速裝卸方式。
·懸臂可折疊式，方便運輸。
·懸臂整體回轉支承結構。
·懸臂加裝整體防墜落保護裝置，防止懸臂脫落墜地。
膜架系統：
·膜架上升、下降速度分別可調。
·送膜速度可調；單獨的變頻交流電機控制。
·頂部及底部纏繞數分別單獨控制。
·薄膜系統隨動機構，一拉即可。
·膜架為純鑄鐵膜架,輕便穩定。
·選用耐磨膠輥,使用壽命長。
·自動上斷膜系統，自動夾膜斷膜燙膜一氣合成。
·膜架系統為全新專利型預拉伸膜架，比普通膜架至少節省50%的包裝材料成本；
·膜架安全性能更高，膜架整體的升降采用輪車式，內置8個尼龍滾輪導向滑動，增加了安全性，同時使用壽命比普通尼龍U型卡片式長5倍以上；此設計現正申請國家實用新型專利（專利號：ZL 2014 2 0011227.1）；
·膜架上升下降的端部均采用了雙重限位保護，以免程序出現錯誤時對機體本身造成大的破壞。
斷膜系統：
·采用加熱絲斷膜。
·斷膜后采用熱合式熔合膜尾部，不留尾巴。
·夾膜機構在斷膜前，先把纏繞膜向下拉約200mm，使?fàn)C膜點更牢固、更美觀。
·吹氣裝置：包裝啟動時，夾膜機構夾持的尾巴會放開，此時吹氣裝置啟動，可將膜尾吹起，利用正在旋轉包裝的纏繞膜將尾巴包起，不留尾膜。
·在包裝過程中間纏繞膜出現斷裂或無膜時會自動停機報警。
覆膜系統：
·采用比貨物寬度大300mm的PE片式卷筒膜，標準寬度1500mm，厚度0.6mm,每次覆頂?shù)哪び蓴嗄ぱb置根據貨物的大小，智能測量托盤所需尺寸后切斷，然后放在貨物頂端。
·覆頂膜架安裝于立柱外側，由自由滾筒和簡易剎車裝置輔助卷筒膜收放自如，放膜時上方夾緊氣缸松開，拉膜機構上升，拉膜結束后夾緊氣缸夾緊PE膜，加熱絲通電斷膜。
·斷膜裝置采用氣動和電熱裝置共同完成。斷膜后由氣動夾膜機械手夾持住頂膜，然后機架上升，自動測量到貨物高度后平向移動，再由光電系統測量到貨物寬度，把頂膜放入貨物的頂端，通過懸臂纏繞，把頂膜和貨物固定在一起，形成防水式全方位包裝。此機構由電機和氣動共同控制。
·升降機構采用蝸輪蝸桿減速電機及變頻器控制，升降架固定于2個立柱內側，導向滑動裝置采用直線導軌式，運行穩定，自潤滑，無噪音。平移機構采用上下方管導向，由高強度耐磨尼龍輪滑棍式，經久耐用，安裝簡便。
