技術參數（可非標定制）

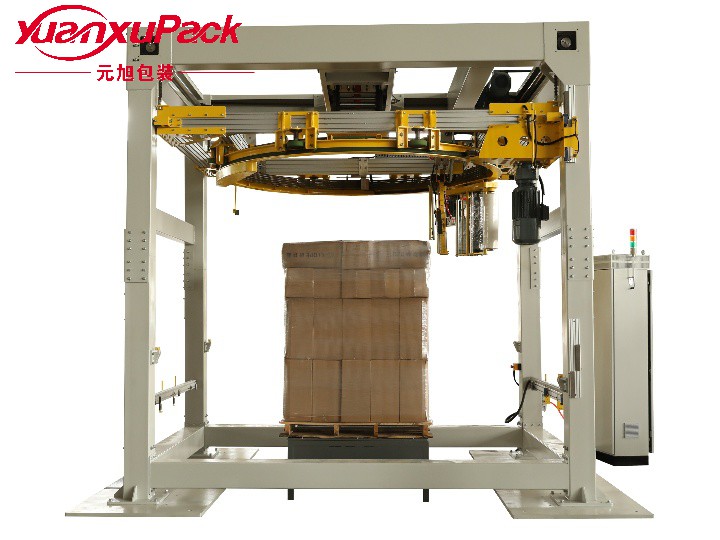

高速環式纏繞機    High Speed Circular Winding Machine

規格/型號 Specification/Model ：YK1800FR-PL-GS2

包裝范圍 Wrapping Size(L*W*H)：1200x1200x1800最大/MAX,600x600x1200最小/MIN

機器尺寸 Machine Size：3290x27800x4350

輸送線尺寸 Dimensions Of Conveying Line：3200x1450×500

耗氣量 Gas Consumption：0.4-0.8Mpa

工作速度 Working Speed：60托/小時 Pallet/H

懸臂速度 Cantilever Velocity：40rpm

功率 Power：12.7Kw

出膜速度 Film Rate：260m/min

整機重量 Machine Weight：4000Kg

機器噪聲 Machine Noise：<85db(A)

材料 Materials：纏繞膜用/film,寬度W 500mm,厚度/Thick 17-35μm 內徑/ID 76mm,外徑/OD≤230 mm

高速環體纏繞機適應流水線作業的包裝機械，非常適合現代化企業的自動化包裝的需要。對提高包裝效率、降低勞動強度、有效利用人力資源，起到非常積極的作用。

高速度環式纏繞機完成一次纏繞包裝僅僅需要0.8分鐘。在0.8分鐘的時間內完成托盤輸入輸出、預拉伸纏繞包裝、自動上斷膜，可達到60~150托/一小時的速度，讓您的包裝工序快人一步!

纏繞機械工作原理是將被纏繞物體放置于轉盤中央，啟動轉盤電機轉動，自然地帶動轉盤轉動，使放置在轉盤中央的物體實現了外圍的薄膜纏繞。與此同時，升降機電機也啟動，帶動纏繞機模架整個組合體做上下運動，達到物體高度方向的纏繞，這就實現了物體整個外表的纏繞包裝。在纏繞過程中主要的是對薄膜拉緊力的調整以及穿膜。一般通過調整轉盤轉速和調節電機的轉速就能達到薄膜張緊程度。只要知道轉盤轉速大于送膜速度，膜就會越緊，反之越松，掌握這個原理就不難操作了。

廣泛使用于外貿出口、食品飲料、塑膠化工、玻璃陶瓷、機電鑄件等產品的集裝成本，提高生產效率，又能防止貨物在搬運過程的損壞，并起到防塵，防潮及保潔作用。

高速

快天下武功，唯快不破!由高速度環式纏繞機完成一次纏繞包裝僅需要0.8分鐘。在0.8分鐘的時間內完成托盤輸入輸出、預拉伸纏繞包裝、自動上斷膜，讓您的包裝工序快人一步!輕量化預拉伸模架讓纏繞機轉得更快。預拉伸模架系統與拉升動力裝置分離、預拉伸動力系統采用輕量化同步帶傳動、模架旋轉系統采用O型皮帶傳動，所有這些輕量化設計，只為讓模架轉得更快。

穩定

穩定的傳動系統讓纏繞機動得更快。垂直升降系統運用直線式滑軌+雙側面定位導輪+彈性輔助定位導輪方式對升降軌跡進行三向糾偏定位；水平旋轉系統運用U旋轉軌道+水平式定位導輪+垂直式雙向定位導輪對水平旋轉軌跡進行三向糾偏定位；讓升降旋轉系統如同高鐵行駛一樣穩定自如。

安全

安全重于泰山，高鐵運行如此，高速機運行亦如此。自發電式斷膜檢測裝置、極限位置機械限位、升降防跌落裝置、配置安全繼電器（Safety relay)、安全扭距關斷(STO）、連鎖聯動安全控制系統、不僅保證設備運行安全無誤，更保證包裝效果無瑕疵。

特點：

1、三向糾偏升降導輪：通過三向導輪糾偏定位，避免升降機構在升降過程中偏斜脫軌。

2、漸進式上斷膜機構：根據托盤尺寸漸進式上膜斷膜，更大限度保障包裝外觀效果，有效避免膜尾過長。

3、水平式三向糾偏定位裝置：通過對水平轉環外徑、垂直方向上下進行導向定位，避免轉環在運行過程中出現跑偏脫軌。

4、新型膜架：預拉效果更均勻、更換膜卷更便捷

5、預拉升膜架外置：外掛式膜架動力+O型傳動皮帶的動力傳輸方式，有效避免傳統滑觸線產生的磨損，更大限度減小設備運行噪音。

6、升降系統防跌落裝置：通過控制系統和氣動元件配合，避免由于機械故障引起環體跌落造成的設備損毀

7、控制系統選配西門子系列、低壓電器選配施耐德系列，大品牌、更穩定。
